工作原理:
1.泵工況
泵的作用是將機械能轉變?yōu)橐簤耗堋.?dāng)電動機帶動泵的主軸旋轉時,通過連桿柱塞帶動缸體旋轉,由于缸體軸線與主軸軸線成一夾角,柱塞在缸體內作往復運動,此時缸體內的柱塞孔發生容積變化。當容積由小變大時,介質從泵的吸入口吸入,經配流盤的低壓窗口進入柱塞孔;當容積由大變小時,介質經配流盤的高壓窗口從泵的排出口排出。這樣主軸旋轉一周,每個柱塞孔完成一次吸入,排出的過程。
2.馬達工況
馬達的作用是將液壓能轉變?yōu)闄C(jī)械能.當高壓油從馬達的進油口通過配流盤高壓窗口進入缸體柱塞孔內, 推動柱塞運動, 由于缸體軸線與主軸軸線成一夾角,液壓力通過連桿作用于主軸上, 產生一個切向力, 推動主軸旋轉, 輸出扭矩。同時工作過的油液借助于缸體的慣性旋轉,被擠出柱塞孔,通過配油盤的低壓窗口,從馬達排油口排出。
使用:
1.使用條件
a.油溫:A2F/K系列泵/馬達的正常工作溫度一般在-25℃~80℃,最高不超過90℃。當溫度低于10℃時,應采取加熱措施。
b.介質粘度:工作介質使用粘度范圍應在16~43mm2/s(厘池)。當季節溫差太大時,滿足不了粘度要求,則應更換工作介質。
c.濾油精度:最佳濾油精度5~10um,最低不超過25um。
2.泵/馬達的常用工作壓力不應超過額定值,而常用工作轉速推薦不超過最高值60%。瞬時不應超過最高值。最高值一般連續使用不超過1分鐘,且每班累計不超過10%的工作時間。
3.殼體內腔泄漏油允許壓力為0.1Mpa。
4.安裝要求
a.泵、馬達與原動機或角載聯接采用彈性聯軸節,聯接同軸度不應超過0.1mm。
b.安裝聯軸節時,忌用錘擊,應合理選用配合。
c.按裝泵、馬達的支架應有足夠的剛度,以防止振動。
d.安裝泵、馬達時必須使泄漏油口處于最高位置,泄漏油管必須高于泵、馬達的最高點,以保證泵、馬達殼內充滿油液。
e.當泵是自吸時,泵的安裝位置應低于油箱最低液面。
f.與泵、馬達聯接的管首,管件等應嚴格清洗,不允許管內留有雜物、鐵銹等。
試運轉:
1.運轉前的檢查
a.檢查泵、馬達是否完好,手轉主軸是否均勻。如泵、馬達儲藏時間過長,應先拆洗。
b.檢查系統各種管道、油箱、元件是否清洗干凈。
c.檢查泵、馬達的安裝系統聯接是否正確、可靠;泵、馬達的支架是否有足夠的剛性。
d.檢查泵、馬達的轉向是否與原動機、負載轉向相符,進出油口的聯接與轉向是否正確。
e.檢查介質牌號是否滿足粘度要求;濾油器的精度是否滿足要求。
f.檢查泵、馬達的內腔是否充滿介質;泄漏管路是否符合要求。
2.試動轉
a.將壓力控制閥旋松,使泵在空載下起動。馬達則降低負載至額定值的10%下起動。
b.泵、馬達在空載或低負載,低轉速下啟動。起動時注意泵、馬達的運轉,系統是否出現異常現象。
c.排除系統內的空氣,閉式系統可通過排氣孔排氣,開式系統可通過空運轉一段時間排除管內空氣。
d.確定泵、馬達和系統運轉正常的情況下,空載(在額定壓力的10%壓力工況下)運行30分鐘左右,再逐級升壓、升速運行,直至額定工況為止。
e.檢查泵、馬達和系統是否出現外滲漏、噪音、振動、溫升等等常現象。如不正常,應即停車檢查,直至修復后進行試運轉。
f.試運轉結束應從新更換介質,清洗濾油器后,再投入正常運轉。
維護保養:
1.為了使泵/馬達發揮最佳的效率和最長的使用壽命,泵/馬達在正常工作過程中,用戶應根據工況條件,合理制定檢查介質的品質周期和更換介質,清洗濾油器、油箱的周期,以保持系統介質的品質和清潔。一般更換介質和清洗濾油器、油箱的周期推薦3~6個月。更換介質時,禁止新、舊介質混合使用。
2.主機檢修時,用戶切勿自行拆檢泵/馬達,必要時應由專業人員進行拆檢保養。 |
|

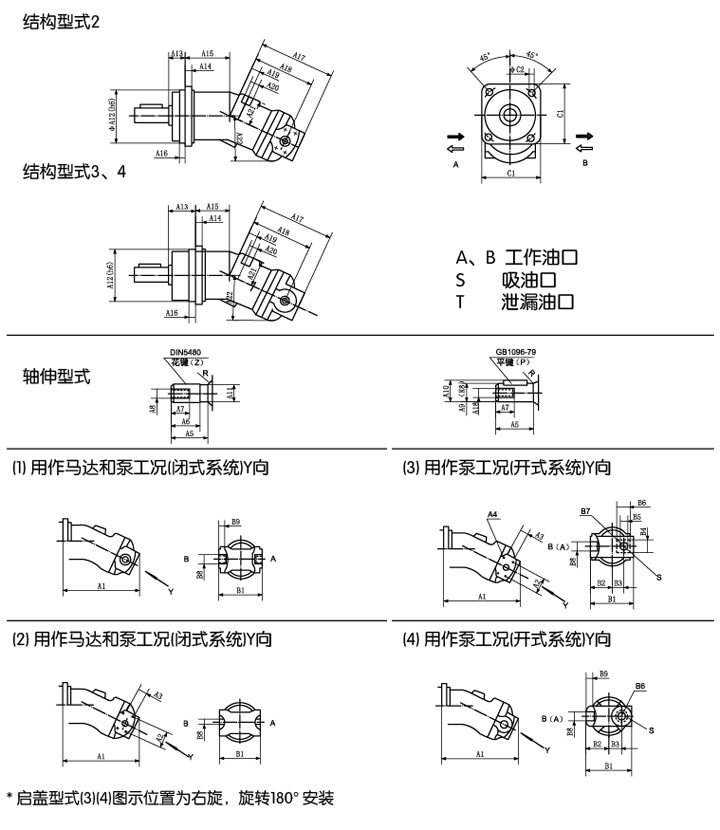

A2F/K 外型尺寸 |
|
規格 |
結構型式 |
后蓋型式 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
A8 |
1 |
2 |
3 |
4 |
Z |
P |
A2F/K-6 |
4 |
1--4 |
154 |
- |
- |
154 |
- |
- |
- |
34 |
K30/40 |
22 |
16 |
M6 |
A2F/K-10 |
4 |
1--4 |
152 |
- |
- |
152 |
- |
- |
- |
34 |
K30/40 |
22 |
16 |
M6 |
A2F/K-12 |
4 |
1--4 |
152 |
- |
- |
152 |
- |
- |
- |
34 |
K30/40 |
22 |
16 |
M6 |
A2F/K-23 |
3 |
1--4 |
196 |
- |
- |
196 |
- |
- |
- |
43 |
K38/50 |
28 |
19 |
M8 |
A2F/K-28 |
3 |
1--4 |
193 |
- |
- |
193 |
- |
- |
- |
43 |
K38/50 |
28 |
19 |
M8 |
A2F/K-45 |
2 |
1、2、3- |
292 |
292 |
287 |
- |
50.8 |
23.8 |
M10 深17 |
35 |
K49/60 |
28 |
28 |
M12 |
A2F/K-55 |
2 |
1、2、3- |
289 |
289 |
284 |
- |
50.8 |
23.8 |
M10 深17 |
35 |
K49/60 |
28 |
28 |
M12 |
A2F/K-63 |
2 |
1、2、3- |
350 |
350 |
345 |
- |
57.2 |
27.8 |
M12 深17 |
40 |
70 |
33 |
28 |
M12 |
A2F/K-80 |
2 |
1、2、3- |
348 |
348 |
342 |
- |
57.2 |
27.8 |
M12 深17 |
40 |
70 |
33 |
28 |
M12 |
A2F/K-90 |
2 |
1、2、3- |
360 |
360 |
352 |
- |
57.2 |
27.8 |
M12 深17 |
45 |
K66/80 |
37.5 |
28 |
M12 |
A2F/K-107 |
2 |
1、2、3- |
356 |
356 |
348 |
- |
57.2 |
27.8 |
M12 深17 |
45 |
K66/80 |
37.5 |
28 |
M12 |
A2F/K-125 |
2 |
1、2、3- |
422 |
422 |
417 |
- |
66.7 |
31.8 |
M14 深19 |
50 |
90 |
43 |
36 |
M16 |
A2F/K-160 |
2 |
1、2、3- |
416 |
416 |
410 |
- |
66.7 |
31.8 |
M14 深19 |
50 |
90 |
43 |
36 |
M16 |
|
|
規格 |
A9 |
A10 |
A11 |
R |
A12 |
A13 |
A14 |
A15 |
A16 |
A17 |
A18 |
Z |
P |
1 |
2 |
3 |
4 |
A2F/K-6 |
20 |
22.5 |
16.7 |
1.2 |
0.4 |
80 |
40/K57 |
12.5 |
42 |
8 |
112 |
- |
- |
112 |
90 |
A2F/K-10 |
20 |
22.5 |
16.7 |
1.2 |
0.4 |
80 |
40/K57 |
12.5 |
42 |
8 |
112 |
- |
- |
112 |
90 |
A2F/K-12 |
20 |
22.5 |
16.7 |
1.2 |
0.4 |
80 |
40/K57 |
12.5 |
42 |
8 |
112 |
- |
- |
112 |
90 |
A2F/K-23 |
25 |
28 |
21.5 |
1.2 |
0.6 |
100 |
50/K73 |
16 |
50 |
8 |
145 |
- |
- |
145 |
118 |
A2F/K-28 |
25 |
28 |
21.5 |
1.2 |
0.6 |
100 |
50/K73 |
16 |
50 |
8 |
145 |
- |
- |
145 |
118 |
A2F/K-45 |
30 |
33 |
25 |
1.6 |
1.6 |
125 |
32/K43 |
20 |
108 |
10 |
183 |
183 |
178 |
- |
151 |
A2F/K-55 |
30 |
33 |
25 |
1.6 |
1.6 |
125 |
32/K43 |
20 |
108 |
10 |
183 |
183 |
178 |
- |
151 |
A2F/K-63 |
35 |
38.5 |
30 |
1.6 |
1.6 |
140 |
32 |
23 |
137 |
10 |
213 |
213 |
208 |
- |
173 |
A2F/K-80 |
35 |
38.5 |
30 |
1.6 |
1.6 |
140 |
32 |
23 |
137 |
10 |
213 |
213 |
208 |
- |
173 |
A2F/K-90 |
40 |
43.5 |
35 |
1.6 |
1.6 |
160 |
40/K56 |
25 |
130 |
10 |
230 |
230 |
225 |
- |
190 |
A2F/K-107 |
40 |
43.5 |
35 |
1.6 |
1.6 |
160 |
40/K56 |
25 |
130 |
10 |
230 |
230 |
225 |
- |
190 |
A2F/K-125 |
45 |
49 |
40 |
2.5 |
2.5 |
180 |
40 |
28 |
156 |
10 |
263 |
262 |
257 |
- |
212 |
A2F/K-160 |
45 |
49 |
40 |
2.5 |
2.5 |
180 |
40 |
28 |
156 |
10 |
263 |
262 |
257 |
- |
212 |
|
|
規格 |
A19 |
A20 |
A21 |
A22 |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
B7 |
1 |
2 |
3 |
4 |
A2F/K-6 |
10 |
M12×1.5 |
40 |
69 |
85 |
- |
- |
85 |
42.5 |
18 |
- |
- |
M33×2 深18 |
- |
A2F/K-10 |
10 |
M12×1.5 |
40 |
75 |
85 |
- |
- |
85 |
42.5 |
18 |
- |
- |
M33×2 深18 |
- |
A2F/K-12 |
10 |
M12×1.5 |
40 |
75 |
85 |
- |
- |
85 |
42.5 |
18 |
- |
- |
M33×2 深18 |
- |
A2F/K-23 |
25 |
M16×1.5 |
50 |
88 |
106 |
- |
- |
106 |
53 |
25 |
- |
- |
M42×2 深20 |
- |
A2F/K-28 |
25 |
M16×1.5 |
50 |
95 |
106 |
- |
- |
106 |
53 |
25 |
- |
- |
M42×2 深20 |
- |
A2F/K-45 |
31.5 |
M18×1.5 |
63 |
109 |
132 |
126 |
129 |
- |
63 |
29 |
48 |
48 |
Ф45 |
M10 深16 |
A2F/K-55 |
31.5 |
M18×1.5 |
63 |
118 |
132 |
126 |
129 |
- |
63 |
29 |
48 |
48 |
Ф45 |
M10 深16 |
|
|
規格 |
B8 |
B9 |
C1 |
C2 |
C3 |
C4 |
平鍵 GB1096-79
|
花鍵 DIN5480 |
1 |
2 |
3 |
4 |
A2F/K-6 |
M22×1.5 |
- |
- |
M22×1.5 |
14 |
95 |
9 |
100 |
10 |
6×6×32 |
W20×1.25×30×14×9g |
A2F/K-10 |
M22×1.5 |
- |
- |
M22×1.5 |
14 |
95 |
9 |
100 |
10 |
6×6×32 |
W20×1.25×30×14×9g |
A2F/K-12 |
M22×1.5 |
- |
- |
M22×1.5 |
14 |
95 |
9 |
100 |
10 |
6×6×32 |
W20×1.25×30×14×9g |
A2F/K-23 |
M27×2 |
- |
- |
M27×2 |
16 |
118 |
11 |
125 |
12 |
8×7×40 |
W25×1.25×30×18×9g |
A2F/K-28 |
M27×2 |
- |
- |
M27×1.5 |
16 |
118 |
11 |
125 |
12 |
8×7×40 |
W25×1.25×30×18×9g |
A2F/K-45 |
M33×2 |
Ф19 |
Ф19 |
- |
18 |
150 |
13.5 |
160 |
16 |
8×7×50 |
W30×2×30×14×9g |
A2F/K-55 |
M33×2 |
Ф19 |
Ф19 |
- |
18 |
150 |
13.5 |
160 |
16 |
8×7×50 |
W30×2×30×14×9g |
|
|
|
